排水管網是城市重要的基礎設施，排水管網中的流速、流量等數據是其所需監測的基本要素，也是最直觀體現出排水管網良性運行狀態的關鍵指標。窨井是排水管網的重要組成部分，但由于窨井中空間狹窄、陰暗潮濕、腐蝕性氣體多、井內信號差、供電條件不便等，井內的流量監測變得異常困難。

對此，宏電股份自主研發了智能流量監測站，能很好地適應窨井惡劣環境長期穩定運行。

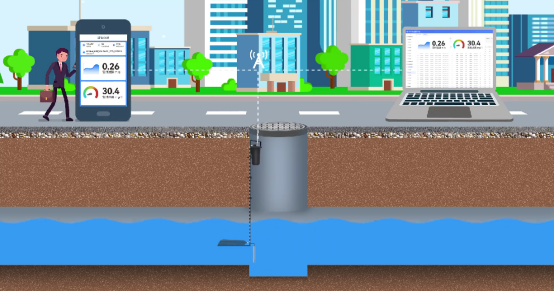

智能流量監測站由宏電H5110-H綜合采集儀和H1688聲學多普勒流量計組成。由H1688聲學多普勒流量計測量窨井內流體的水位和流速流量，H5110-H綜合采集儀將數據通過NB-IoT網絡傳輸至監測平臺，實現對現場數據的實時可視化監測。

系統核心產品

1、H5110-H綜合采集儀

一款以高性能低功耗微控制器為核心，具有NB-IoT無線網絡通信功能，集數據采集、存儲、控制、通信和遠程管理等功能于一體的智能遙測數字終端設備。

? 一體化結構設計，高防護性金屬外殼，設備穩定性、密封性強；

? 內置大容量電池組、多通道采集儀、通訊模塊、藍牙模塊，設備的可靠性以及續航能力得到非?？煽康谋Ｕ?；

? 外部接口采用防水型金屬航空插頭設計，具備防水能力且可方便對接傳感器；

? 可同時支持3款傳感器（支持擴展接口），滿足一個監測站采集多種數據的需求。

系統功能特點

1、多樣性數據采集：支持擴展水位、流速流量、水質等傳感器。

2、高防護性能：防護等級可達到IPX8，即使流量監測站被水淹沒仍然能長期穩定工作。

3、內置大容量電池組：解決了采集設備在窨井中供電的難點，以及同類分體產品設備與電池分離設計、線纜接頭外露，主機與電池部分無法防護腐蝕性氣體，導致設備易發生故障，需要頻繁去現場維護或者更換設備的難題。

4、內置通訊模塊：通過無線網絡把采集到的數據傳輸?shù)狡脚_端，同時采集儀將數據存儲到內部固態存儲芯片中，可隨時通過平臺端提取。當網絡環境差/主機短暫被水淹沒導致信號較低時，采集儀會把流量數據存儲到固態芯片中。待網絡恢復時統一把數據補報至平臺，保證監測數據不會丟失，保證平臺數據的完整性。

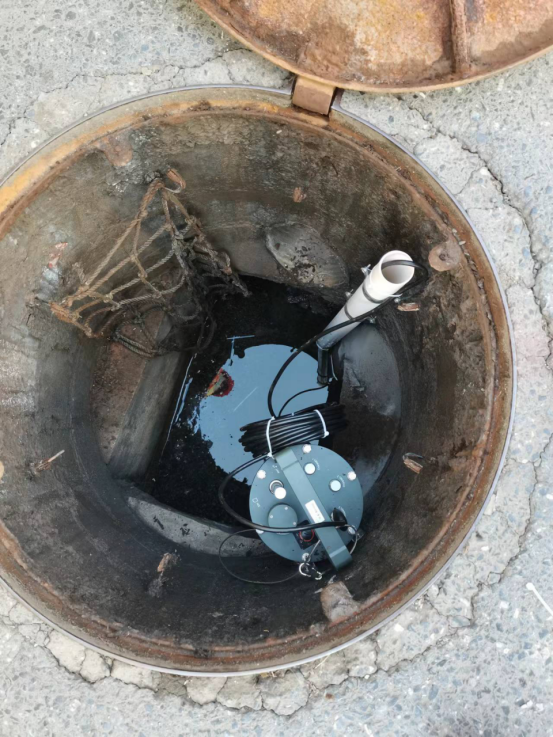

5、安裝簡單：只需在監測點固定好安裝支架，將設備裝入支架卡槽內即可完成安裝，自帶安全繩可懸掛與固定掛鉤上保證設備安全不墜落。流量計部分使用專用支架可直接固定到窨井內，長度可根據井深自行匹配，可以滿足不同場景的應用。

6、設備調試配置便捷：支持藍牙APP配置調試，可完全可脫離電腦操作，現場人員只需用手機打開藍牙APP，連接上藍牙即可對采集儀和流量計進行配置調試。

7、平臺遠程監控：流量監測站監測到的水位、流速流量、水質等數據實時上傳至數據平臺，并在平臺實時顯示前監測點趨勢。當水位、流速流量、水質等數據達到設定的預警值時，流量監測站自動加快數據采集與上傳頻率，使得預警數據及時上傳至數據平臺。數據平臺將預警信息聯動至相關業務主管部門，相關部門及時做出相應的預防決策，從而更好的保障排水管網的安全運行以及居民的生命財產安全。
